品牌:新密金三角
等级:1级
温度:1580~1770
形状:粉末
起订:1吨
供应:1000吨
发货:3天内

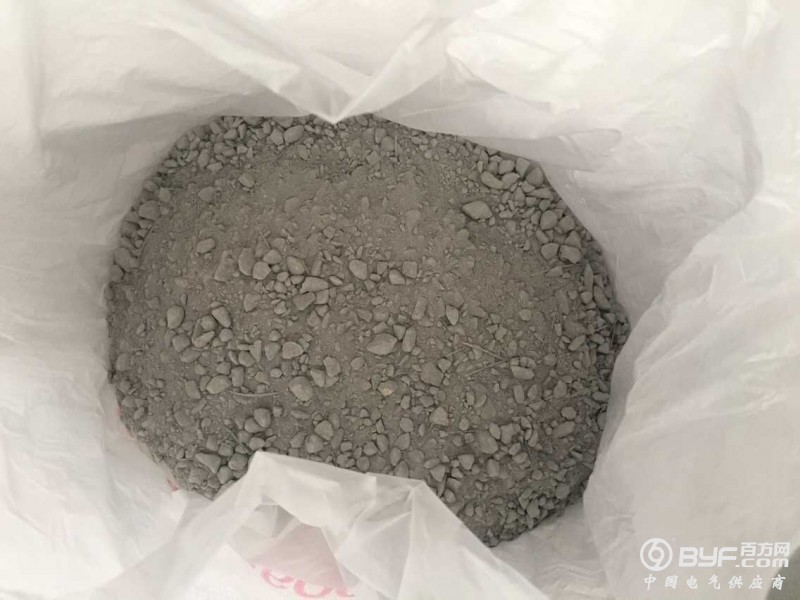

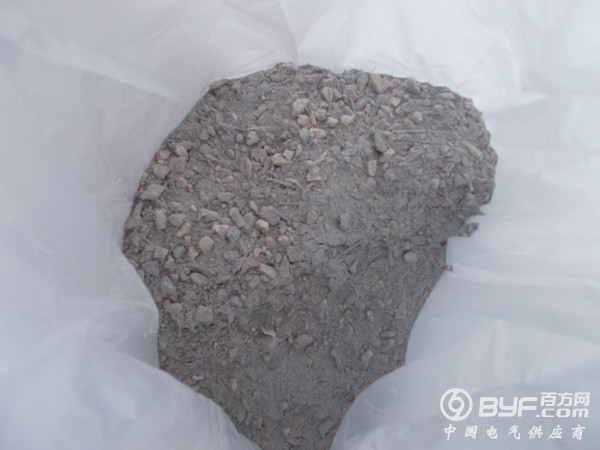

钢纤维高强耐火浇注料特性：
强度高、韧性好、抗热震性强和抗剥落性好。
钢纤维高强耐火浇注料应用：
在热处理炉、加热炉、均热炉、中间包挡渣堰、催化裂化装置等窑炉及热工设备的关键部位上得到应用。
适用于需要抗拉强度大和抗热震性能高的折烟角、炉拱等部位的内衬，在火力发电厂旋风炉和液态排渣炉的炉底内衬，燃煤炉卫燃带等的高温部位也广为应用。
水泥窑用钢纤维高强耐火浇注料理化指标：
|
项目 牌号 |
JLSK-A |
JLSK-B |
JLSK-70 |
JLSK-80 |
JLSK-90 |
|
|
化学成分 % |
AL2O3≥ |
75 |
85 |
70 |
80 |
90 |
|
SiO2≤ |
12 |
2 |
12-15 |
9-12 |
-- |
|
|
体积密度 g/cm3≥ |
110℃烘干 |
2.50 |
2.8 |
2.50 |
2.80 |
3.0 |
|
1100℃烧后 |
2.42 |
2.80 |
2.42 |
2.70 |
2.80 |
|
|
耐压强度 MPa≥ |
110℃烘干 |
60 |
70 |
80 |
85 |
90 |
|
1100℃烧后 |
40 |
40 |
80 |
85 |
90 |
|
|
抗折强度 MPa≥ |
110℃烘干 |
9 |
9 |
12 |
15 |
18 |
|
1100℃烧后 |
5.5 |
6.5 |
12 |
15 |
18 |
|
|
1100℃水冷5次后 |
4 |
5.5 |
5 |
6 |
7 |
|
|
重烧线变化率% |
℃烘干 |
0～-0.2 |
0～-0.1 |
0～-0.1 |
0～-0.1 |
0～-0.1 |
|
1100℃烧后 |
-0.1～0.2 |
-0.15～0.3 |
0～-0.5 |
-0.1～0.1 |
-0.1～0.1 |
|
钢纤维高强耐火浇注料广泛使用于水泥回转窑窑口、冷却机、喷煤管、分解炉、预热器等部位。该产品除具有常规的高温耐磨损性能外，因在其配料中加入了一定数量的耐热不锈钢纤维，防止了材料中骨料与基质在高温状态下产生的涨差，以及在启停炉时产生的温度梯度变化所产生的应力而导致炉墙破坏，同时，由于钢纤维的加入，使材料浇注后炉墙整体强度大大增强。
钢纤维高强耐火浇注料主要是在材料中引入耐热不锈钢纤维，使材料具有较高的强度和热震性能，从而增加材料的耐磨性和使用寿命。材料主要用于窑口、下料口、耐磨墩及电厂锅炉内衬等高温耐磨部位。
