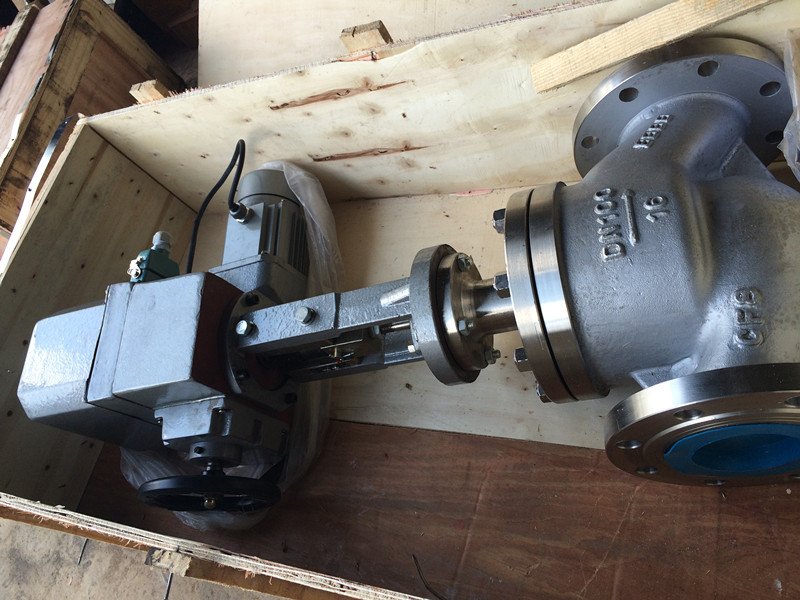

SKZ-510CX电动装置SKZ系列电动执行机构是工业过程测量和控制系统的终端控制装置，它能够将系统的控制信号转换成输出轴的角位移、直线位移，控制阀门等截流件的位置或其它调节机构，使被控介质按系统规定状态工作。
电子式电动执行机构按控制方式分为反馈型和调节型。调节型执行机构由电动伺服放大器和反馈型执行机构组成，它能够将系统的控制信号与关于输出轴位置的反馈信号加以 比较（闭环控制）以改变输出轴的行程，使之与输出信号成比例关系。反馈型执行机构由伺服电机、减速器及位置发送器组成，它能够与电动操作器配合对阀门或其 它调节机构实现远方操作。
SKZ系列电动执行机构按照中华人民共和国国家标准GB11922-89《工业过程测量和控制系统用电动执行机构》的规定制造。
1. 输入信号: 电子式:4--20mA DC 或 0--10mA DC, 普通式:开关量
2. 输入通道电阻: 250欧姆 或 200欧姆
3. 输入通道个数: 普通型配放大器3个，电子式1个
4. 基本误差: 2.5%
5. 回差: ≤1.5%
6. 死区: ≤3%
7. 阻尼特性: ≤3次半周期
8. 电源电压: 220V 或 380V ，50Hz。
的校验
电动执行机构各组成部分在出厂时皆经过调试，但为了保证正常运行和现场实际需要，使用前应对基本性能做好如下检查：
1、按上图接线
2、合上电源开关“1K”，把电机“把手”放到手动位置，摇动“手轮”使输出轴的位置置于出厂时调试好的零位（即输出轴的下限值），此时mA表指示值应零值或4mA，如果不到（或超过）此值可调整“调零”电位器使其值为0mA或4mA.
3、摇动“手轮”，使输出轴向上运动，mA表指示值应相应的从0变化到10mA,或从4mA变化到20mA，如果不到或超过10mA或20mA，可调节“调满”电位器。
4、如果需要重新调整方法如下：
在机械起始点（或偏离起始点一小位移），用螺丝刀旋转调零（ZERO)，电位器，编输出电流为0mA（显示为指示灯由亮至灭时为零位）。
0~10mA调整方法：将执行机构开至终端（或手摇）用螺丝刀调节调满（SPAN）电位器至10mA，再上、下开几次，信号调准即可。
4~20mA调整方法：将执行机构开至终端，用螺丝刀调节调满（SPAN）电位器至16mA，再讲执行机构开至（或手摇）零位（起始点），调节调零
（ZERO)电位器使0mA变为4mA,再将执行机构开至（或手摇）终端，此时如果显示20mA即可。如果有小误差，反复上下几次，信号调准即可。
5、分别操作按钮“2K”“3K”输出应随之上下移动。同时位置发送器的输出电流值和输出轴的行程一一对应。
6、反零位调整方法
