产品概述：

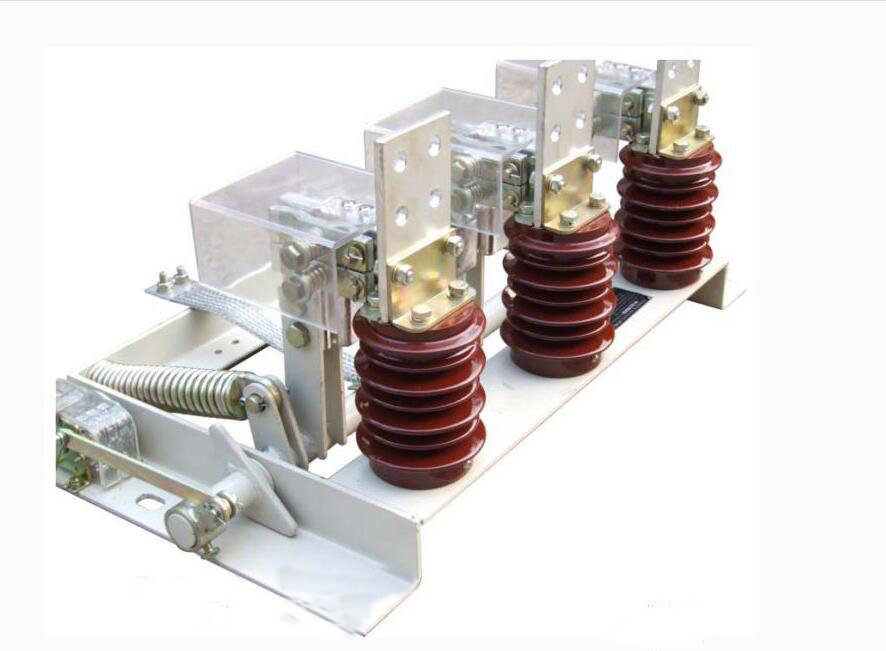

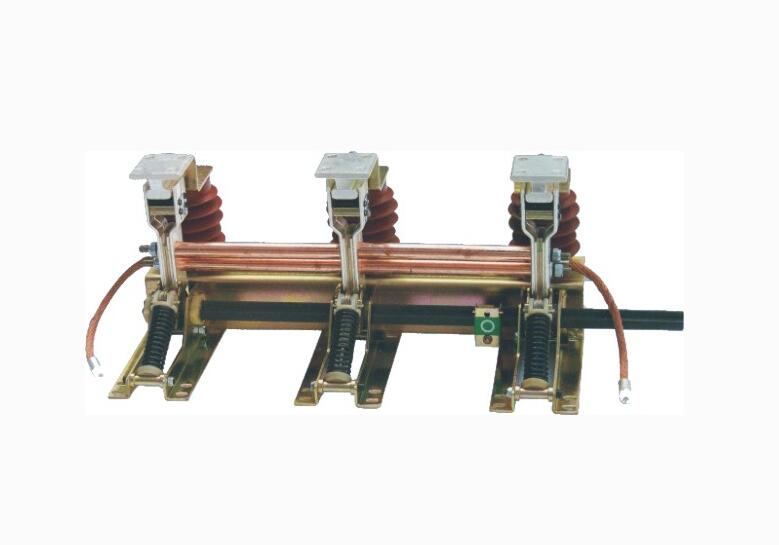

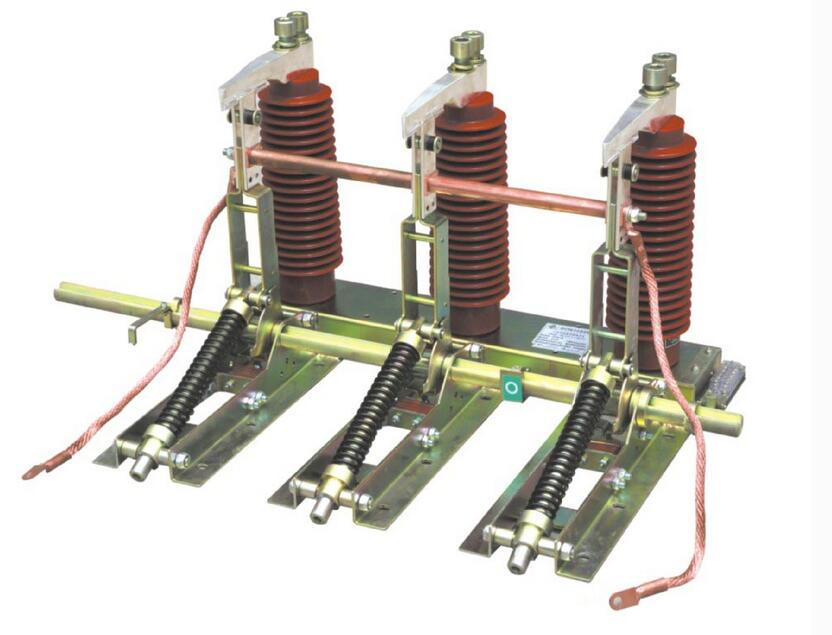

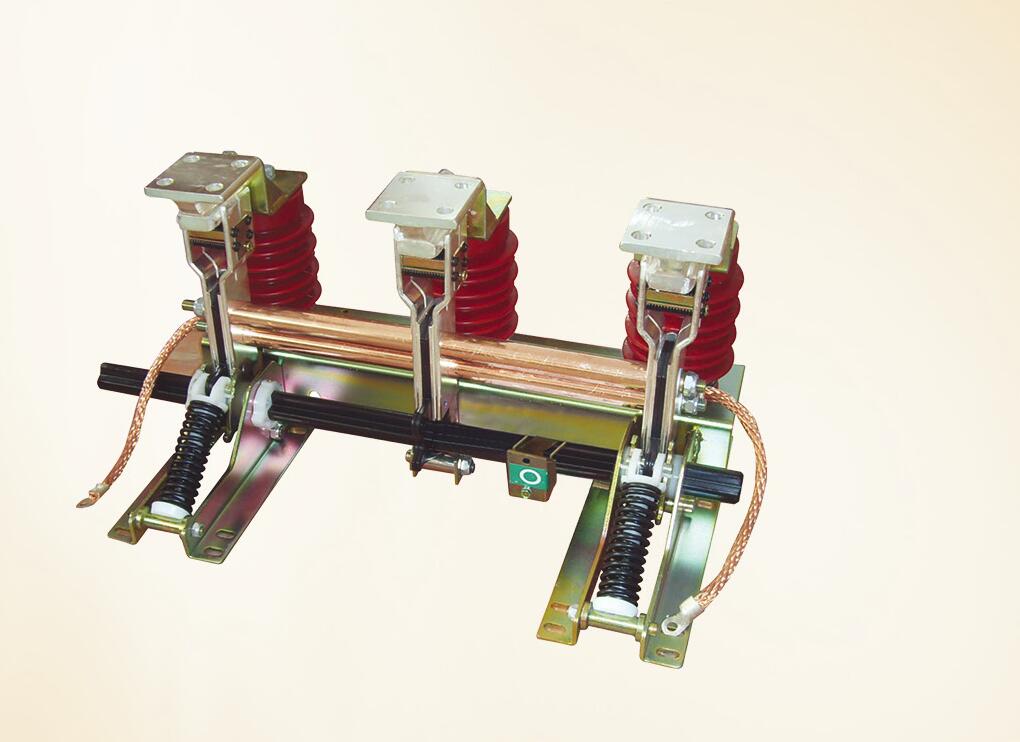

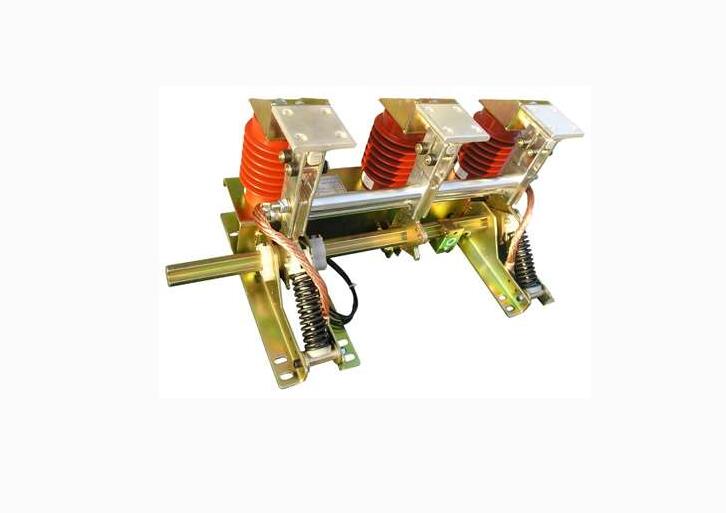

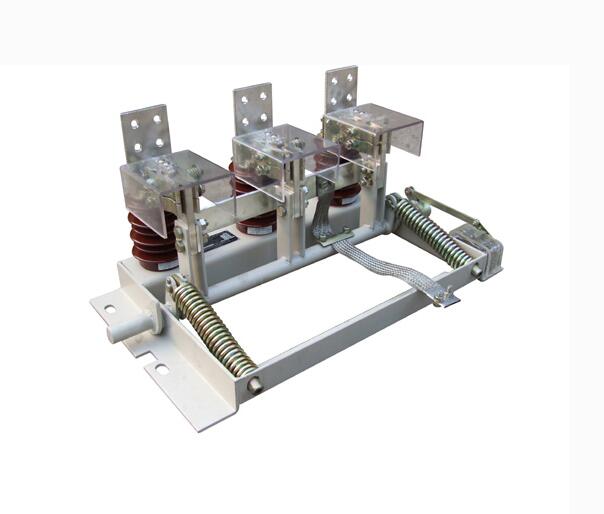

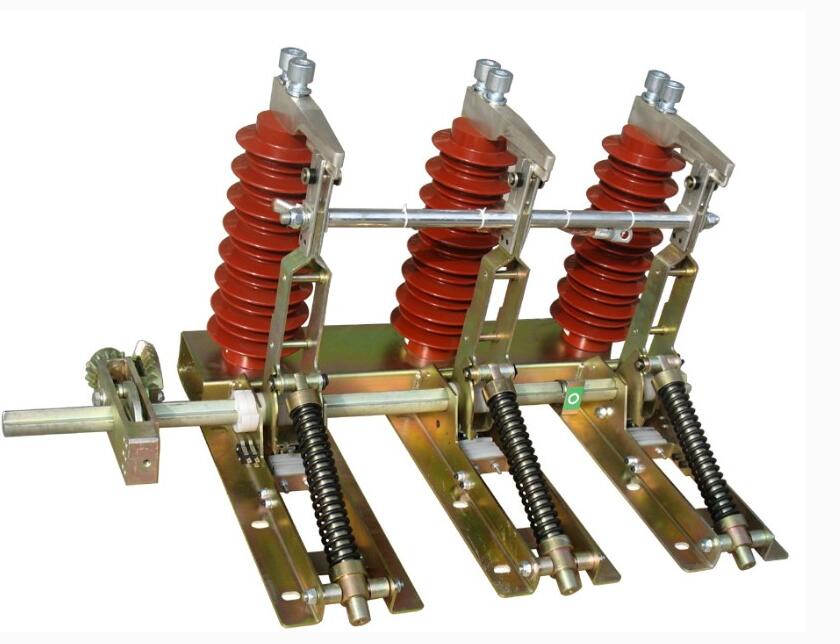

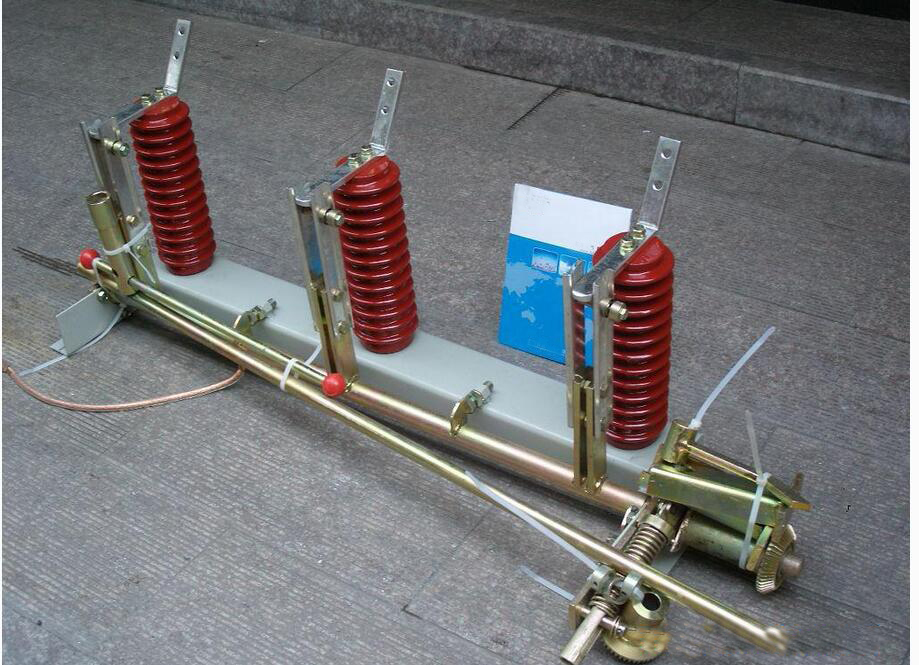

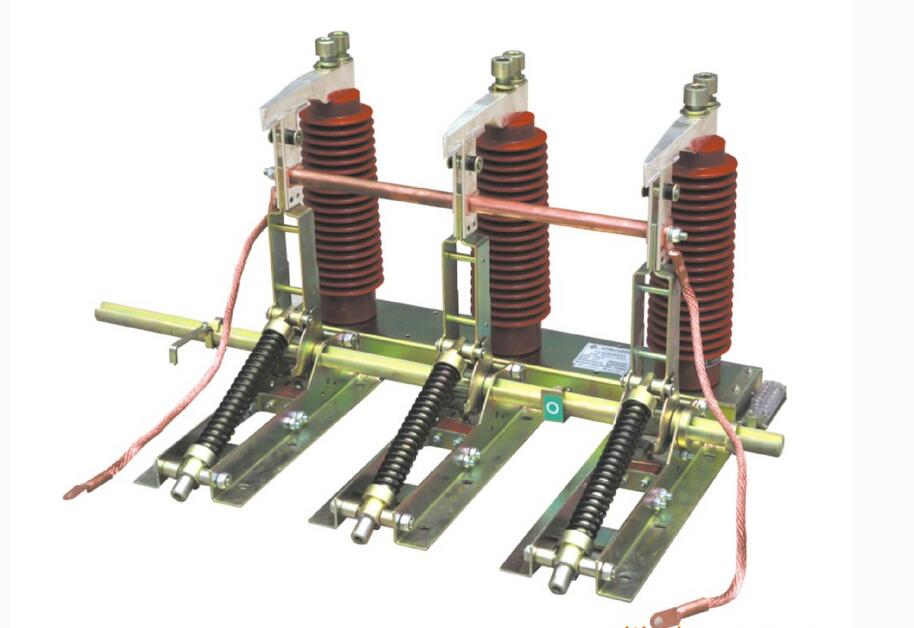

JN17-12/40型户内高压接地开关,JN17接地开关，JN17-12/31.5型户内高压接地开关（以下简称接地开关）是我公司根据市场需要设计开发的新型接地开关，适用于户内3~12KV三相交流50（60）Hz的电力系统内和各型号高压开关柜配套使用，亦可作为高压电器设备检修时接地用。
该接地开关结构简单紧凑、重量轻、操作灵活、安装方便、动热稳定好，是JN4-10接地开关的理想换代产品。
环境条件
1、适用于以下环境条件
1)海拔高度不超过1000米；
2)环境温度不高于+40℃，不低于-10℃；
3)相对湿度日平均不大于95%，月平均不大于90%；
4)地震烈度不超过8度。
2、不适用于下列场所
1)安装场所在有严重影响接地开关绝缘和导电能力的气体、蒸汽、化学性沉淀、烟雾、灰尘污垢以及其爆炸侵蚀物质；
2)安装场所存在频繁剧烈的震动。
结构和工作原理
1、主要结构
接地开关有支架、接地刀装配、静触头、传感器、轴、拐臂、压簧、导电套管、软连接组成。注：支架由薄钢板弯曲后焊接成部件，其余均为组装式零部件。
2、工作原理
当操作操动机构使接地开关合闸时，作为力矩使主轴克服阻力矩，带动拐臂沿合闸方向转动，并使接地刀上的操纵杆通过压簧死点，压簧释放能量，使接地开关快速合闸，在合闸位置。接地刀组件上的接地刀通过碟形弹簧和静触头的凸缘部（刀口）牢固可靠地接触。
分闸操作时，作用力矩使主轴克服主力矩及弹簧力，带动拐臂沿分闸方向转动，并使接地刀压簧通过死点，压簧储能结束，以备下次合闸。
接地开关和合闸速度与人的操作速度无关。
四、订货须知
本接地开关适用范围广，敬请各用户注明产品型号与规格，操作拐臂安装位置（左或右），是否配置带电显示装置，用户如有特殊要求，订货时请提前与厂方协商。
