品牌:虹润
虹润推出12V驱动，开关量输出操作端隔离栅
概述
NHR-B35系列12V驱动，开关量输出操作端隔离栅将安全区的电源通过开关控制，驱动危险区的现场本安设备，它允许控制开关直接连接到24V供电回路的任一端。本产品适用于驱动如电磁阀、声光报警等本安设备。

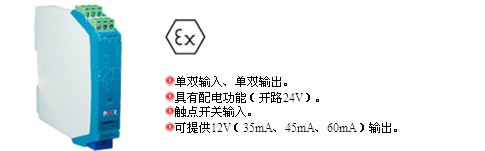

特点：
单双输入、单双输出。
具有配电功能（开路24V）。
触点开关输入。
可提供12V（35mA、45mA、60mA）输出。
安全认证
| 证书号 | CNEx11.2730 |
| 防爆标志 | 【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 | |
| 端子 | 7-9、10-12 |
| IIC 12V35mA IIC 12V45mA IIB 12V60mA | |
| 最大允许电压 | Um=250V Um=250V Um=250V |
| 电压 | Uo=28V Uo=28VDC Uo=28VDC |
| 电流 | Io=93mA Io=119mA Io=150mA |
| 功率 | Po=0.65W Po=0.83W Po=1.05W |
| 电容 | Co=0.05μF Co=0.05μF Co=0.5μF |
| 电感 | Lo=2.4mH Lo=2mH Lo=4mH |

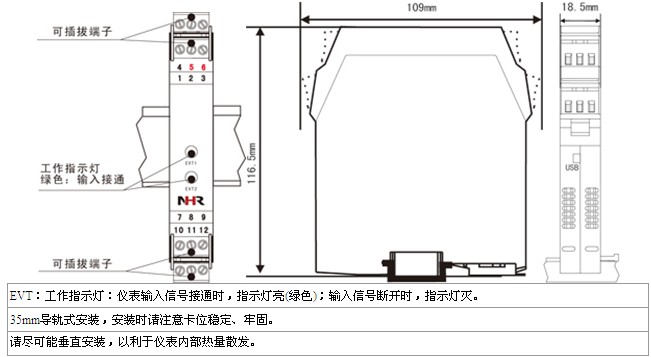

结构外型图
技术参数
| 电源 | |
| 供电电压范围 | DC24V±10% |
| 功耗 |
35mA输出≤1W，45mA输出≤1.5W，60mA输出≤2.5W |
| 危险侧 | |
| 信号输出内部等效电路类型 | 见（图一） |
| 开路时输出电压 | 24-26V |
| 电流(35、45、60mA)时输出电压 | ≥12V |
| 安全侧 | |
| 输入开关闭合或晶体管导通时，向危险区设备供电。 | |
|
