品牌:虹润
虹润推出开关量输入操作端隔离栅
概述
NHR-B35系列开关量输入操作端隔离栅将来自安全区的有源或无源开关量信号，通过安全栅隔离输出到危险场合，输出方式为继电器/晶体管输出方式，它具有输入状态检测指示，可进行正反向控制，该产品需独立供电，输入、输出、电源三方隔离，隔离电压交流2500Vrms。可用在符合DIN19234的NAMUR接近开关，触点开关等现场设备(包括本安型的压力、温度和液位等开关)。

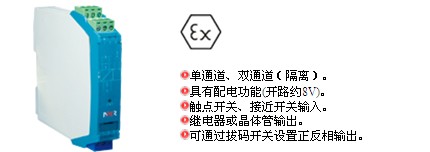

特点：
单通道、双通道（隔离）。
具有配电功能(开路约8V)。
触点开关、接近开关输入。
继电器或晶体管输出。
可通过拔码开关设置正反相输出。
安全认证
| 证书号 | GYB081554 |
| 防爆标志 | 【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 | |
| 端子 | 8-7、11-10 |
| 最大允许电压 | Um=250V |
| 电压 | Uo=29.4V |
| 电流 | Io=100mA |
| 功率 | Po=0.74W |
| 电容 | Co=0.071μF |
| 电感 | Lo=3.0mH |

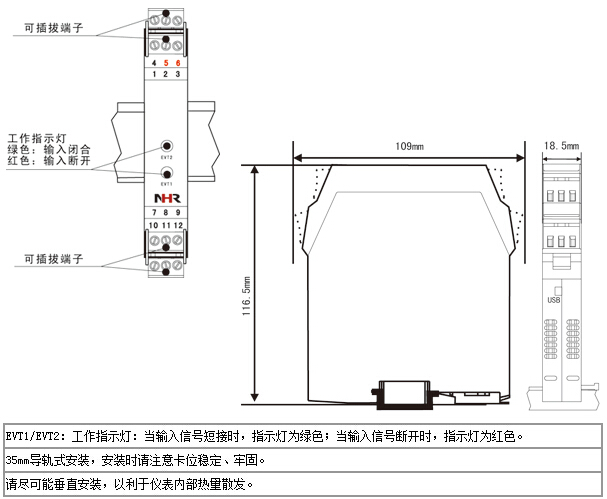

结构外型图
技术参数
| 电源 | |
| 额定工作电压范围 | DC 24V±10% |
| 功耗 |
单路输出：≤0.8W，双路输出≤1.2W |
| 安全侧 | |
| 输入信号类型 | 触点开关、接近开关（频率≤5KHZ） |
| 配电电压 | ≈8V(开路时) |
| 短路电波 | ≈8mA |
| 危险侧 | |
| 输出信号类型 | 继电器/晶体管 |
| 继电器输出驱动能力 | 125VAC/0.6A 30VDC/2A |
|
继电器响应时间
