虹润推出电压/电流输入操作端隔离栅
概述
NHR-B31系列电压/电流输入操作端隔离栅将安全区来自DCS或PLC等电气设备的信号经过安全栅（保护）隔离以后再输出线性的直流电压/电流信号，以此来驱动现场的执行机构，该产品需独立供电，输入/输出/电源三隔离。可用在现场的电磁阀、二线制阀门定位器、电气转换器等设备。

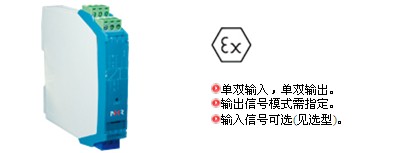

特点：
单双输入，单双输出。
输出信号模式需指定。
输入信号可选(见选型)。
安全认证
| 证书号 | CNEx11.0453 |
| 防爆标志 | 【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 | |
| 端子 | 8-7、10-11 |
| 最大允许电压 | Um=250V |
| 电压 | Uo=28V |
| 电流 | Io=93mA |
| 功率 | Po=0.65W |
| 电容 | Co=0.05μF |
| 电感 | Lo=2.4mH |

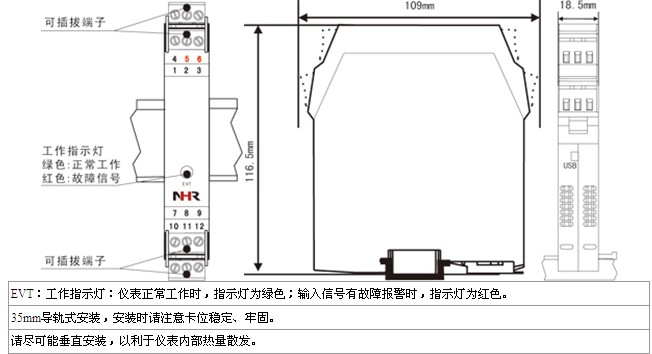

结构外型图
技术参数
| 电源 | |
| 额定工作电压范围 | DC24V±10%，功耗：≤2.0W |
| 安全侧 | |
| 输入信号类型 | 电压/电流信号输入(订货时确定或配置编程器自行编程) |
| 输入阻抗 | 电流≤250Ω，电压≥510KΩ |
| 危险侧 | |
| 输出信号类型 | 电压/电流输出(具体见选型) |
| 输出负载特性 | 电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| 测量精度 | 0.2%FS±1字 |
| 绝缘强度 | 2500V，a.c;1min（本安端与非本安端） |
| 环境条件 | |
| 环境温度 | 0～50℃ |
| 环境湿度 | 5%～95%RH（非结露） |
