虹润推出485输入检测端隔离栅
概述
NHR-A37系列485输入检测端隔离栅可实现RS-485数字信号在危险区和安全区的双向通信，也可将其转换为RS-232数字信号隔离传输到安全区，该产品需独立供电，输入/输出/电源三隔离。本产品可用在带有RS-485通迅接口的设备。

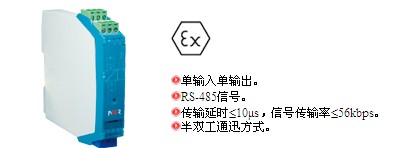

特点：
单输入单输出。
RS-485信号。
传输延时≤10μs，信号传输率≤56kbps。
半双工通迅方式。
安全认证
| 证书号 | GYB081022(RS485输出) |
| GYB081566(RS232输出) | |
| 防爆标志 | 【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 | |
| 端子 | 8-7 |
| 最大允许电压 | Um=250V |
| 电压 | Uo=7.71V |
| 电流 | Io=82mA |
| 功率 | Po=0.16W |
| 电容 | Co=9.3μF |
| 电感 | Lo=4.5mH |

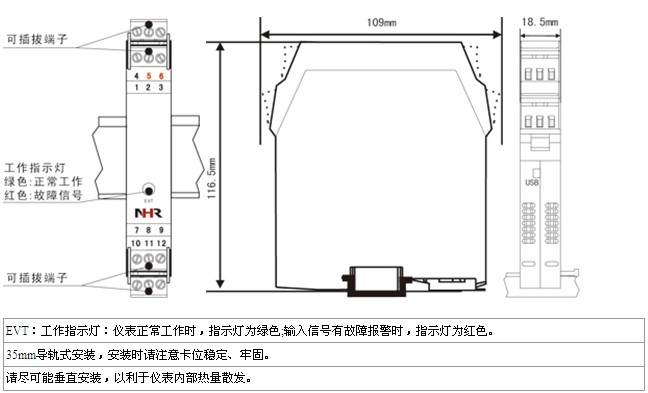

结构外型图
技术参数
| 电源 | |
| 额定工作电压范围 | DC 24V±10% |
| 功耗 |
≤0.6W |
| 危险侧 | |
| 输入信号类型 | RS-485半双工数字信号 |
| 安全侧 | |
| 输出信号类型 | RS-485半双工数字信号或RS-232数字信号 |
| RS-485信号特征 | |
| 信号电平规则 | 标准RS-485差分电平 |
| 传输延时 | ≤10μs |
| 信号传输率 | ≤56kbps |
| RS-232信号特征 | |
| 信号电平规则 | 标准RS-232逻辑电平 |
