虹润推出变送器输入隔离安全栅
概述
NHR-A33系列变送器输入检测端隔离栅给危险区的变送器提供电源，变送器产生的电流信号隔离转换成对应的线性电压或电流信号输出至安全区，或通过RS-485通迅、开关量输出方式隔离传输至安全区，并可给危险区的变送器提供隔离电源，该产品需独立供电，输入/输出/电源三隔离。可用在二、三线制变送器设备。

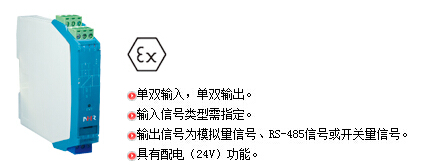

特点：
单双输入，单双输出。
输入信号类型需指定。
输出信号为模拟量信号、RS-485信号或开关量信号。
具有配电（24V）功能。
安全认证
| 证书号 | CNEx11.0456 |
| 防爆标志 | 【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 | |
| 端子 | 9-7、12-7、8-7、11-10 |
| 最大允许电压 | Um=250V Um=250V |
| 电压 | Uo=28V Uo=10V |
| 电流 | Io=93mA Io=- |
| 功率 | Po=0.65W Po=- |
| 电容 | Co=0.05μF Co=- |
| 电感 | Lo=2.4mH Lo=- |

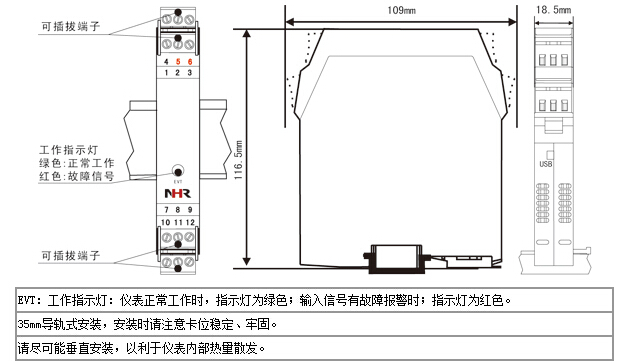

结构外型图
技术参数
| 电源 | |
| 额定工作电压范围 | DC24V±10% |
| 功耗 |
RS-485输出：≤0.9W |
| 危险侧 | |
| 输入信号类型 |
0～10mA，4～20mA，0～20mA，4～20mA开方，0～10mA开方 (订货时确定或配置编程器自行编程） |
| 输入阻抗 | ≤250Ω |
| 安全侧 | |
| 输出信号类型 | 模拟量输出，RS-485信号输出，开关量输出 |
| 输出负载特性 | 电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| RS485信号输出 |
传输延时≤10μs，信号传输率≤9.6kbps |
| 开关量输出 |
