虹润推出热电偶输入安全栅
概述
NHR-A32系列热电偶输入检测端隔离栅可将危险区的热电偶、毫伏信号转换成对应温度的线性电流或电压信号隔离传输到安全区，也可将热电偶、毫伏信号测量值隔离后通过RS-485通讯的方式或开关量输出方式传输到安全区。它具有冷端自动补偿功能，是智能型安全栅。该产品需独立供电，输入/输出/电源三隔离。本产品可用在各种标准热电偶、毫伏信号输出设备。

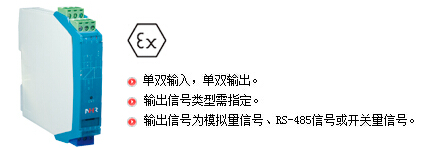

特点：
单双输入，单双输出。
输出信号类型需指定。
输出信号为模拟量信号、RS-485信号或开关量信号。
安全认证
| 证书号 | CNEx11.0458 |
| 防爆标志 | 【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 | |
| 端子 | 8-7、11-10 |
| 最大允许电压 | Um=250V |
| 电压 | Uo=9.2V |
| 电流 | Io=23mA |
| 功率 | Po=53mW |
| 电容 | Co=3μF |
| 电感 | Lo=20mH |

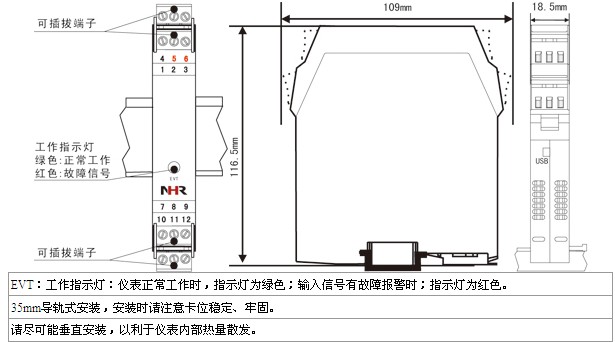

结构外型图
技术参数
| 电源 | |
| 额定工作电压范围 | DC24V±10% |
| 功耗 |
RS-485输出:≤0.7W |
| 危险侧 | |
| 输入信号类型 | 各种标准热电偶信号（订货时确定或配置编程器自行编程） |
| 安全侧 | |
| 输出信号类型 | 模拟量输出，RS-485信号输出，开关量输出 |
| 输出负载特性 | 电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| RS485信号输出 | 传输延时≤10μs，信号传输率≤9.6kbps |
| 开关量输出 |
继电器驱动能力：125VAC/0.6A，30VAC/2A 继电器响应时间：＜5ms 晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V 晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V |
| 测量精度 | 0.2%FS±1字 |
| 绝缘强度 | |
