虹润推出四线制热电阻输入安全栅
概述
NHR-A32-4系列四线制热电阻输入检测端隔离栅，将危险区的热电阻测量信号转换成对应的电压、电流、RS485信号或开关量信号隔离传输到安全区。该产品需独立供电，输入/输出/电源三隔离。本产品可用在四线制热电阻信号输出设备。

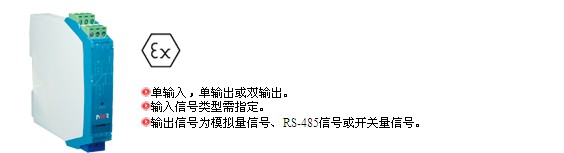

特点：
单输入，单输出或双输出。
输入信号类型需指定。
输出信号为模拟量信号、RS-485信号或开关量信号。
安全认证
| 证书号 | GYB081556(模拟量输出) |
| GYB081558(RS485输出) | |
| GYB081557(开关量输出) | |
| 防爆标志 | 【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 | |
| 端子 | 11-10-8-7 |
| 最大允许电压 | Um=250V |
| 电压 | Uo=7.71V |
| 电流 | Io=297mA |
| 功率 | Po=0.58W |
| 电容 | Co=9.3μF |
| 电感 | Lo=0.35mH |

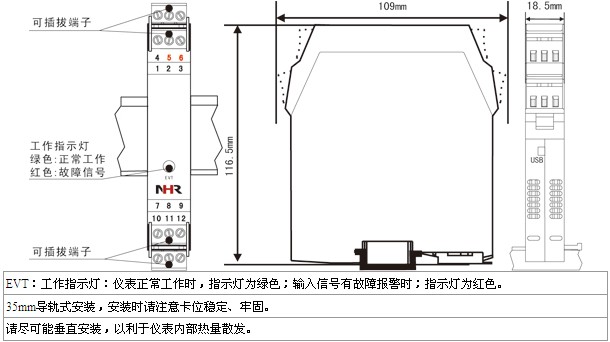

结构外型图
技术参数
| 电源 | |
| 额定工作电压范围 | DC24V±10% |
| 功耗 |
RS-485输出：≤0.7W |
| 危险侧 | |
| 输入信号类型 | 标准热电阻输入（订货时确定或配置编程器自行编程） |
| 安全侧 | |
| 输出信号类型 | 模拟量输出，RS-485信号输出，开关量输出 |
| 输出负载特性 | 电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| RS485信号输出 | 传输延时≤10μs，信号传输率≤9.6kbps |
| 开关量输出 |
继电器输出驱动能力：125VAC/0.6A，30VDC/2A 继电器响应时间：＜5ms 晶体管集 举报 0
