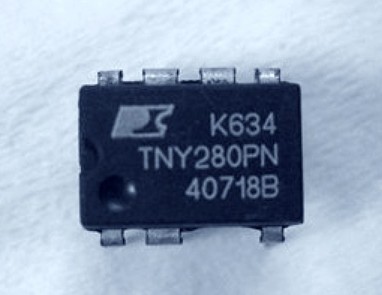

飞圳电子POWER TNY280PN电源管理芯片

价格:￥0.00/个
品牌:POWER
起订:1个

TNY280PN产品介绍:
TNY280PN应用：
 手机/无绳电话、PDA、数码相机、MP3/便携式音频设备、剃须刀等使用的充电器/适配器
  PC待机电源及其他辅助电源
  DVD/PVR及其他低功率机顶盒解码器
  电器、工业系统、电表等使用的电源

   TinySwitch-III 集成了一个700V的功率MOSFET、振荡器、高压开关电流源、电流限流(用户可选)及热关断电路。IC产品系列采用开/关控制方式，提供一个灵活的设计方案，并且实现更低的系统成本及更大的输出功率范围。

TNY280PN引脚功能描述
1.一个外部旁路电容连接到这个引脚，用于生成内部5.85V的供电电源。
2.作为外部限流点设定，根据所使用电容的数值选择电流限流值。使用数值为0.1μF的电容会工作在标准的电流限流值上。对于TNY275-280 ，使用数值为1μF的电容会将电流限流值降低到相邻更小型号的标准电流限流值。使用数值为10μF的电容会将电流限流值增加到相邻更大型号的标准电流限流值。
3. 它还提供了关断功能。在输入掉电时，当流入旁路引脚的电流超过IS D时关断器件，直到BP/M电压下降到4.9V之下。还可将一个稳压管从BP/M引脚连接到偏置绕组供电端实现输出过压保护。

公司主营品牌：POWER（美国PI），grenergy（台湾绿达），BCD，UTC，NXP。

只做原装正品，假一赔十

TNY280PN:

制造商:Power Integrations

封装：DIP-8     管装（50/管）

开关频率：132  kHz

频率范围：124kHz ~ 140kHz
