YBD-200液压拨道器厂家一站式服务

价格:￥1000.00/台
品牌:顺达
起订:1台

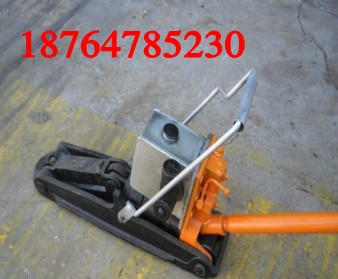

YBD-200液压拨道器



我公司业务遍布全国各地，在各个地区都有销售网点，生产的产品型号齐全，证书齐全、资质齐全全部按照国家标准生产，质量“三包”服务周到，顾客订货会签订法律合同，我们还有专业的售后服务，服务人员上门服务，欢迎您来选购！

结构特点



本机是由手动双柱塞泵，油箱，溢流阀，起道杠杆，底板等主要零部件组成，有如下特点：



该机油箱内设有溢流阀，系统工作压力选用72mpa有利于采用较小的缸径，达到体积小重量轻的要求。当油压超过72mpa时，溢流阀自动卸荷，起到超载保护作用。

油缸顶盖上设有放气螺钉，便于排出油缸的空气。

泵的手柄库除了泵油传力作用外，还有限位作用，当工作缸升到规定高度时，限位块接触起道杠杆限位。

工作原理



将手柄插入手柄套，上下扳动手柄，通过手动柱塞泵将压力油压入油缸，缸体上升，再通过耳轴带动起道杠杆，借助起道杠杆前端的起道轮将钢轨抬起。



技术参数



1.最大拨道力   196KN              5.手柄作用力        450N



2.额定油压     72MPa              6.液压油            15#机械油



3.起道轮升程   120mm              7.适用轨型          24DD75kg/m
