品牌:艾克思科技XTECH
起订:1套
APD信号放大电源
型号：APD-DZ-1
一、产品简介
1、放大电源尺寸：长155mm * 宽147mm * 高60mm（不包括前后面板上的按钮、保险丝座、插头、导线的引出长度）。
2、探测器尺寸：长56mm * 宽25mm * 高32mm（不包括插头、导线的引出长度）。
3、75欧姆连接线尺寸：长约300mm
4、电源连接线尺寸：长700mm
图1 电源主机
注意：错误指示灯亮时候正常工作。

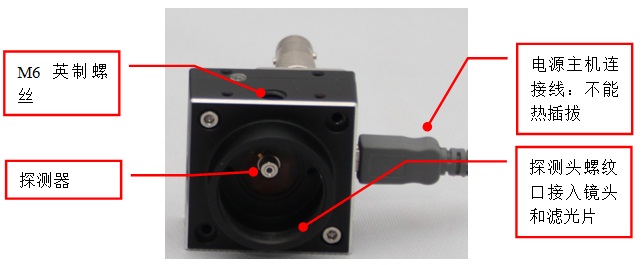

图2 探测头侧面
图3 探测头正面
二、使用方法
第一步：机械安装固定
第二步：探测头和示波器通过连接线连接，设置示波器
第三步：供电电源主机和探测头通过连线链接
第四步：供电电源主机接入220VAC电源
第五步：将电源开关打开
第六步：进行探测，调节探测头侧面的螺丝孔，调节放大器的输出信号增益
第七步：关机、等待10秒钟后拆掉电源连线，再拆掉示波器连线
注意：不能带电插拔电源主机和探测头的电源线。
探测头使用3芯航空插头和偏置电源连接，3芯航空插头没有方向区分，连接时请注意卡口位置、而且应该旋紧；探测头输出使用同轴匹线和配阻抗器和示波器连接，先将配阻抗器和示波器连接，配阻抗器另外一端和同轴线链接，示波器探头的电压放大倍数设置到乘1的电压档位。
特别注意：探测器如果饱和，放大器会保护停止工作，此时需要重新启动电源主机。
三、随货物品
1、电源主机
2、 220VAC电源线
3 、探测头
4 、BNC母头转母头接头
5、 同轴传输线
6 、探测头连线
