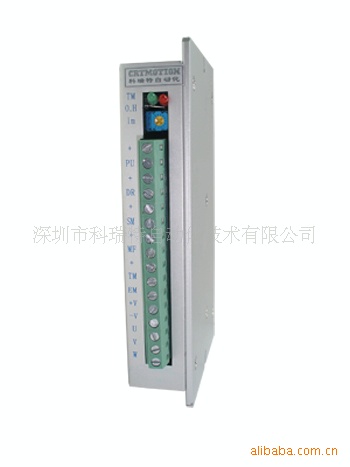

两相步进驱动器CQ244M

两相步进驱动器CQ244M



   CQ244M为等角度恒力矩细分型驱动器，驱动电压DC12-40V,适配6或8出线、电流在4A以下、外径42-86mm的各种型号的二相混合式步进电机。该驱动器内部采用独特的控制电路，用此电路可以使电机噪音减小，电机运行30％以上，而驱动器的发热可减少50％。







应用范围：
    广泛运用于雕刻机、激光打标机、激光内雕机、电子设备、自动化设备、广告设备、贴标机、仪器仪表等分辨率较高的小型数控设备上。
特点：
   ● 高性能、低价格
   ● 设有12/8档等角度恒力矩细分，最高200细分
   ● 采用独特的控制电路
   ● 最高反应频率可达200Kpps
   ● 步进脉冲停止超过100ms时，线圈电流自动减半
   ● 双极恒流斩波方式
   ● 驱动电流从0.5A/相到4A/相连续可调
   ● 单电源输入，电压范围：DC12-40V











功能设定示意图







工作电流设定示意图
