TBB电容器成套装置
1、概述
□1.1高压并联电容器装置（以下简称装置）适用于频率50HZ，三相交流电力系统中用来改善功率因数，调整网络电压，降低线路损耗。
□1.2适用条件
1.2.1安装运行地区的海拔应不超过1000m。
1.2.2使用环境温度为-25℃～+40℃，相对温度为85%。
1.2.3与垂直面的倾斜度不超过5度
1.2.4安装场所应无剧烈的机械震动；应无有害气体及蒸气；应无导电性或爆炸性尘埃。
1.2.5装置的适用条件超过上述要求，另外设计。
2、概述
□2.1装置在1.1倍的额定电压下长期运行。
□2.2在方均根值不超过1.30倍该装置在额定频率，额定正弦电压和无过渡状态时所产生电流下连续运行。
□2.3装置对系统故障应设有过电流、过电压、欠压等保护
□2.4装置对电容器内部故障，除设有单台熔断器保护外，根据主接线型式不同，设有不同的继电保护。
□2.5装置除以上规定且符合国标《并联电容器装置设计规范》GB50227-95及机械和行业标准《高压并联电容器装置》JB7111-93及其它相关标准。
3、电气性能及结构简介
□3.1装置主要由电抗器、放电装置、电容器组成。
3.1.1电抗柜
电抗器选择：限制合闸涌流时，建议选择XL=（0.1%～1%）×c；抑制5次以上谐波时，建议选择XL=（5%～6%）×c；抑制3次以上谐波时，建议选择XL=（12%～13%）×c。
3.1.2放电装置
主要由放电线圈或电压互感器、氧化锌避雷器及接地隔离开关组成。放电线圈与电容器组并接。当电容器组断开电源时，其放电性能在5s内将电容器组上的剩余电压，自额定电压峰值降至50v以下。金属氧化锌避雷器用于限制投切电容器组引起的操作过电压。接地刀闸用于停电检修时母排接地用。上述配置根据用户要求装设。如果线路为Y-Y，电容柜宜为双排或双层结构，柜内另外装设电流互感器。

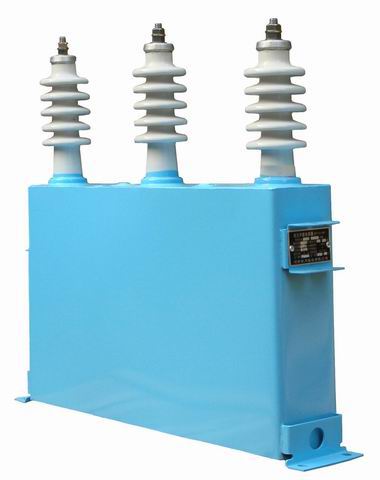

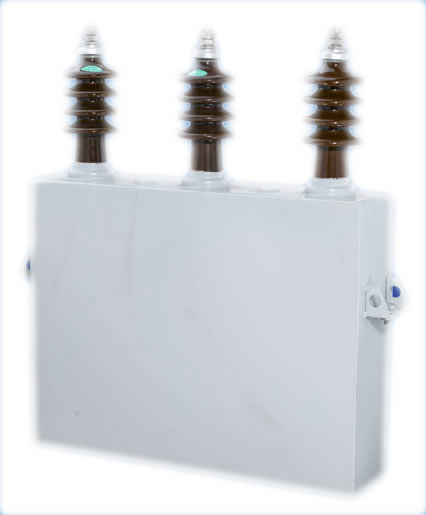

3.1.3电容柜主要由熔断器与电容器组成。当电容器内部元件击穿至50%～70%时，熔断器熔断。将故障电容器迅速脱离电源网络，防止故障扩大。
3.1.4集合式并联电容器装置
主要由集合式电容器、放电线圈、避雷器、接地隔离开关、电抗器等组成。集合式电容器是将适当数量的带有内熔丝的单台电容器集装于一个充满绝缘油的箱壳中，箱上装有压力释放阀，带有报警及跳闸触点的温度控制表。集合式并联电容器装置具有占地面积小、安装简便、运行维护方便等优点。
□3.2结构
结构型式分为柜式及装配式。装配式又可分为片子式及全拆装式。柜式结构在内装配完毕运行至现场，安装迅速。片子式从户内角度讲，主要考虑门过道、搬运至室内方便。全拆装用于户外，主要考虑便于热镀锌。装配式在厂内先行装配，然后拆下构件编号，运至现场，拼图拼装。
4、说明
□4.1附表、图主要为10KV户内装置。用户可根据总容量、单台电容器容量、电路型式、布置方式、相应查表可知装置的基本长、宽、高尺寸。除技术参数发生变化例外。
□4.2附表、图，是常规爬距。如爬距要求不同，尺寸相应有些变化。
□4.3附表、图中单台电容器为全膜电容器。如为纸膜复合时，尺寸有相应变化。
□4.4附表、图为网门凸出式结构，如为板门嵌入式结构，深度尺寸W宜增加100mm
□4.5附表为户内装置。如应用在外，尺寸相应变化。户外装置一般在柜的四周，采用高为1.7m的围栏。
□4.6 6KV可参照10KV装置尺寸。
□4.7当技术要求有特殊说明，则另行设计
□4.8 35KV高压并联电容器装置，根据一次电路图，环境条件及其它技术指标，双方签订技术协议后设计。
|
序号
|
型号
|
额定电压(KV)
|
额定
容量
(kvar)
|
电容器型号
|
电容柜数(只)
|
接线方式
|
电容柜外形尺寸
L×W×H(mm)
|
|
1
|
TBB10-600/50AK
|
10
|
600
|
BFM11/√3-50-1W
|
1
|
Y
|
1100×1200×2950
|
