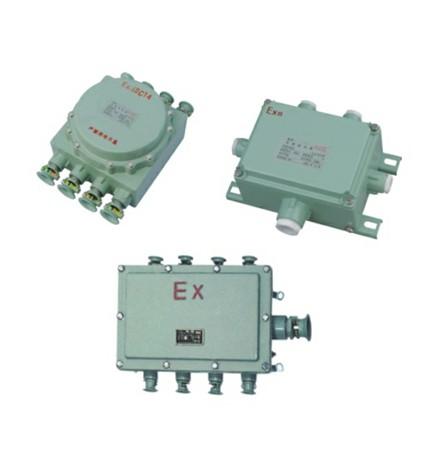

铸铝防爆箱|BXJ51防爆接线箱

BJX系列隔爆型接线箱（以下简称接线箱）是根据国家标准GB3836.1—2000《爆炸性气体环境用电气设备 第1部分：通用要求》和GB3836.2—2000《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》的要求设计与制造的，主要用于爆炸性气体环境中1区或2区危险区域，为ⅡB类T6组及以下的爆炸危险场所，在交流50Hz、额定电压至380V、额定电流至200A的电路中，作为照明、信号、动力电线电缆连接和分支之用。

2．产品型号含义及基本参数

2.1产品型号含义

B JX－□/□T□/□L□/□B□/□R□/□

                                  进线口数/螺纹

                                         右方进线

进线口数/螺纹

下方进线

进线口数/螺纹

左方进线

进线口数/螺纹

上方进线

额定电流

端子数

接线箱

隔爆型

2.2基本参数(见表)

3．接线箱在下列条件下能够可靠工作

a）安装地点的海拔不超过2000m；

b）周围空气温度上限值不超过+40℃，下限值不低于-20℃，且24h内平均值不超过+35℃；

    c）安装地点的空气相对湿度在最高温度为+40℃时，不超过50%；在较低的温度下允许有较高的相对湿度，最湿的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%；

d）污染等级为3级。

e）安装类别为Ⅱ类。

4．主要结构

    接线箱采用铸铝合金制成，隔爆型结构，腔内装有接线端子或母线排，设有内外接地螺钉，供接地线连接。电缆引入装置内从内到外依次装有密封圈、垫圈和压紧螺母适合电缆和钢管布线。接线箱的外表面静电粉末喷塑，耐腐蚀。

5．使用与维修

5.1安装时，将接线箱盖和引入装置打开，根据电缆的外径选择合适的密封圈内径尺寸，然后把电缆依次穿过引入装置的压紧螺母、垫圈和密封圈接至腔内，紧固压紧螺母使电缆密封，不引入电缆的引入装置用堵棒代替电缆，并紧固好压紧螺母。把导线接至接线端子的相应位置上，接好接地线，合上盖，把盖用螺栓紧固即可使用；

5.2 接线箱不得随意拆卸，维修时先断开前级电源后，才能开盖维修，维修时不得损坏隔爆接合面，维修后隔爆接合面清理后涂204-1防锈油，将盖合好后，各部分螺栓（钉）紧固后才能使用；

5.3 接线箱应定期检查，发现电缆引入装置的密封圈老化变质及其他零件损坏应及
