YD2200, YD3000, YD2020, 接线图

产品概述：

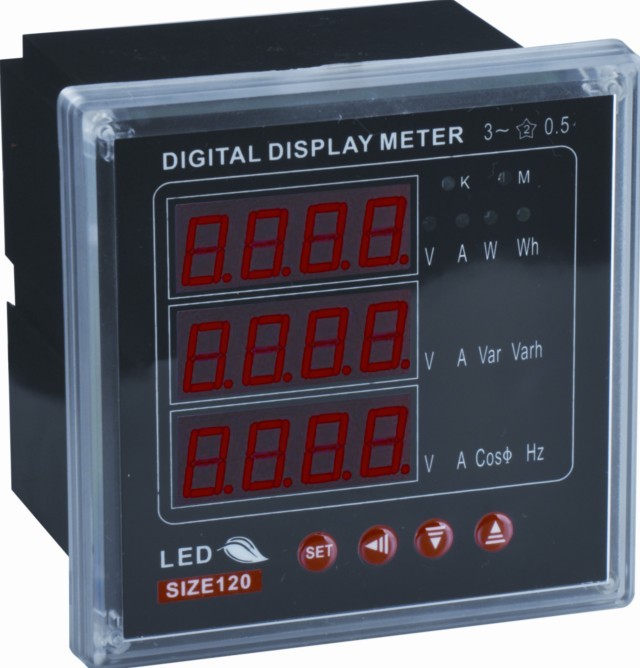

   多功能网络电力仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。它能高精度的测量所有常用的电力参数，如三相电压、电流、有功功率、无功功率、频率、功率因数、四象限电度等。采用宽视角、带白色背光的LCD和LED两种规格的显示方式,显示仪表测量参数和电网系统的运行状态信息，仪表面板带有四个编程键盘，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。
   多功能网络电力仪表具有极高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件， 多功能网络电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
   多功能网络电力仪表可广泛应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。

标准配置：
⑴仪表测量电网上高/低压三相电流，三相电压，有功功率，无功功率，功率因数，频率，有功电能，无功电能。
⑵标准CT，PT或电压信号直接输入。
⑶宽范围交直流通用电源AC/DC80-265V或AC 220V。
⑷LCD和LED两种规格的显示方式,所有仪表参数均可通过显示面板按键设定。
⑸具有RS-485通讯接口(光隔),ModBus RTU通讯规约
⑹采用盘面开孔式安装方式（120型）
外型尺寸：120*120mm  96*96mm
开孔尺寸：112*112mm  92*92mm

可选配置：
⑴开关量遥信输入
⑵开关量遥控输出
⑶模拟量输出，DC4-20mA DC0-20MA DC0-5V。
⑷1路或2路电能脉冲输出。
