YD8330 , YD8020, 接线图

功能概述：

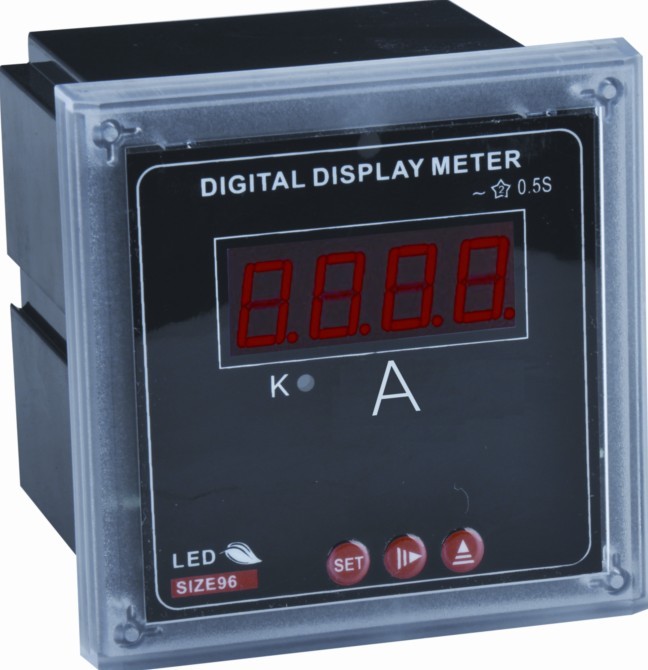

  单相数显电流表电压表用户可以通过面板按键整定CT参数和PT参数，直观显示系统一次运行，一排数码管显示单相值，显示清晰美观，能直接取代传统的模拟指针表，是适合工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。

标准配置：
⑴仪表测量电网上高/低压单相电流值或电压值。数字校零、数字校调，精度高，性价比极高。
⑵标准CT输入,标准PT输入或直接输入。
⑶宽范围交直流通用电源AC/DC80-265V或AC220V。
⑷单排四位LED数码实时显示，仪表可通过显示面板按键设定显示值。
⑸采用盘面开孔式安装方式
外型尺寸：120*120mm 96*96mm 80*80mm 72*72mm 96*48mm 48*48mm
开孔尺寸：112*112mm 91*91mm 76*76mm 67*67mm 92*45mm 45.5*45.5mm
