品牌:XD
起订:1只
性能说明
- 多功能过压保护
- 限制电压低、响应时间快
- 插入损耗小，通流容量大，传输性能优越
- 体积小，安装简单，维护方便
- 可满足二合一系统保护
产品概述

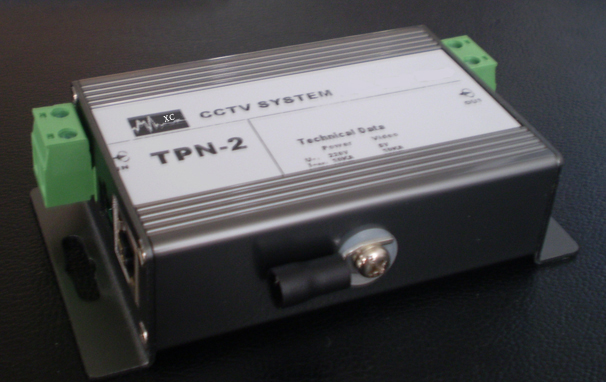

天馈系统-1/4λ型天馈电涌保护器XUV-2一体化二合一多功能监控专用电涌保护器，适用于监控前段设备如云台摄像枪、高速球型摄像的电源线路和视频线路的防护或多路监控主机的控制线路和视频线路的抗浪涌保护。
技术参数
| 型号 | XUV-2/24 | XUV-2/220 | XUV-2/8S | XPN-2/220 | XPN-2/24 | |||||
| 电源 | 视频 | 电源 | 视频 | 控制 | 视频 | 电源 | 网络 | 电源 | 网络 | |
| 保护路数 | 1路 | 12路 | 1路 | |||||||
| 标称工作电压Un型号 | 24V | 5V | 220V | 5V | 24V | 5V | 220V | 5V | 24V | 5V |
| 最大持续运行电压Uc | 30V | 8V | 275V | 8V | 30V | 8V | 275V | 6V | 30V | 6V |
| 标称负载电流IL | 10A | - | 10A | - | 2A | - | 10A | - | 10A | - |
| 标称放电电流（8/20μS）In | 5kA | |||||||||
| 最大放电电流（8/20μS）Imax | 10kA | |||||||||
| 电压保护水平（In）Up | ≤600V | ≤30V | ≤900V | ≤30V | ≤60V | ≤30V | ≤900V | ≤24V | ≤600V | ≤24V |
| 响应时间tA | ≤25ns | ≤1ns | ≤25ns | ≤1ns | ||||||
| 传输速率Vs | - | 20Mbps | - | 20Mbps | 10Mbps | 20Mbps | - | 100Mbps | - | 100Mbps |
| 插入损耗aE | - | ≤0.5dB | - | ≤0.5dB | ||||||
| 温度范围 | -40℃…+80℃ | |||||||||
| 接口类型 | 端子 | BNC | 端子 | BNC | 端子 | BNC | 端子 | RJ45 | 端子 | RJ45 |
| 安装接线规格 | 2.5mm2 | - | 4mm2 | - | 2.5mm2 | - | 4mm2 | - | 2.5mm2 | - |
| 外壳材料 | 灰色铝合金 | 灰色 | 灰色铝合金 | 灰色铝合金 | ||||||
| 外形尺寸 | 105x56x27mm | 19寸机架式 | 105x56x27mm | |||||||
