产品介绍

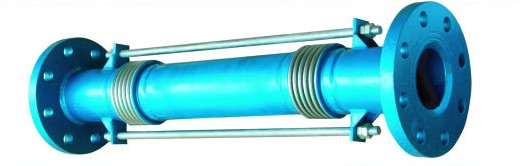

大拉杆式横向伸缩接头。
设立位置：
横向偏位接头如二个铰炼式接头的组合，主要用于吸收管路横向（轴直角方向）偏位，如建筑物伸缩缝等。装置时应该与管线位移成90度垂直，为维持其正常动作，请勿任意调整或移动螺母。
功能与用途
1．可取代两个铰炼式接头的组合，吸收横向变位。
2．可以取代两个罗盘式接头以吸收平面的轴直接变位。
3．用在建筑物伸缩缝处吸收建筑物因为沉降不均匀造成的沉降差，保护管路在沉降不均时管路的安全。
4．作为地震发生时补偿配管因地震造成的建筑物位移的防地震接头使用保护遭受地震等自然灾害等情况下管路的安全。
我司在设计这类减震接头时以“弹性系数小”为考虑点，形象讲就是波纹体要比较软，越软效果就越好，。此外，在设计时候还需要考虑到承压时不能失稳。我们的软管均通过美国FM认证测试。
产品优点
1、轴向伸缩接头主要用于：吸收补偿管路因温差造成的轴向位移；此型接头均加设内筒，以减少扰流现象，或加外筒保护，以用于恶劣环境，并使用设限拉杆，以防止配管所造成的失败。
2、横向偏位接头如二个铰炼式接头的组合，主要用途：吸收管路横向偏位。如建筑物沉降缝。
3、波数密度高、重量轻、安装容易。
4、伸缩囊(Bellows)为OMEGA 型，可消除应力局部集中缺点，振动绝缘效果大。
5、多层薄钢板制成的伸缩囊，能提供一个高效的振动或振荡绝缘及高安全度。
6、多层钢板高柔韧性(弹性系数低)与最理想的振动吸收性质，不仅与橡胶防震接头有相同的效果，且更有较长的使用寿命。
7、以多层钢板迭合制成，可因管内流体通过而产生共振，有助于降低流体流动噪音。
8、以多层不锈钢板聚合制成的伸缩囊，具有抗老化性高、耐高温、抗UV辐射线、抗蚀性佳等，特性优于橡胶制成的。
结构组成组件表
|
项目
|
组件
|
材料
|
备注
|
|
1
|
波纹
|
SUS304
|
SUS316
|
|
2
|
法兰
|
SS41
|
SUS304 (Option)
|
|
3
|
Middle Tube
|
SGP
|
SUS304 (Option)
|
|
4
|
Tie Rods
|
SS400
|
--
|
