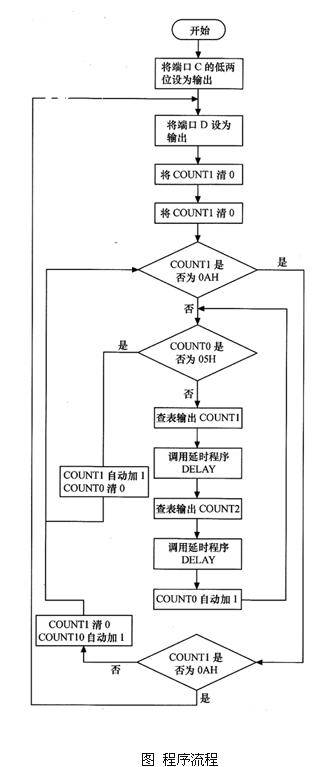

在程序中，采用个位COUNT1和十位COUNT10两个计数器变量。另外在每个LED点亮5次后，个位自动加1，然后判断个位是否是10，如果不是，则点亮个位和十位LED，如果是，则在查看十位是不是9，如果是，则全部清0，如果不是，则十位加1，个位清0，然后继续判断，依次循环下去。本实例程序的流程如图所示。

程序清单如下。

　　（1）C语言程序．

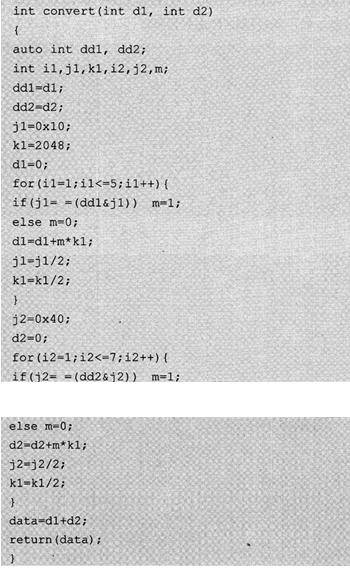

　　①包含必要的头文件及定义程序屮需要的全局变量。

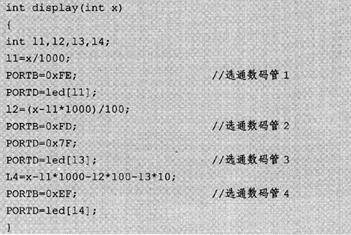

⑤显示子程序。

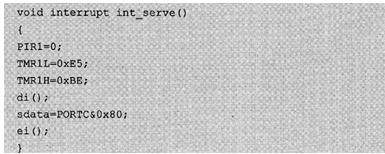

 ⑥中断服务子程序，通过定时器1的中断对端口C进行操作。

⑦开中断子程序。

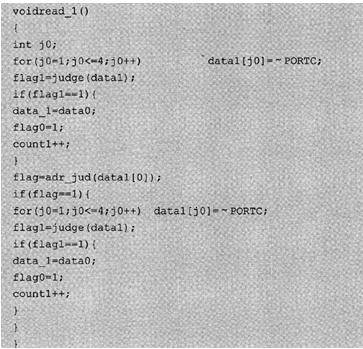

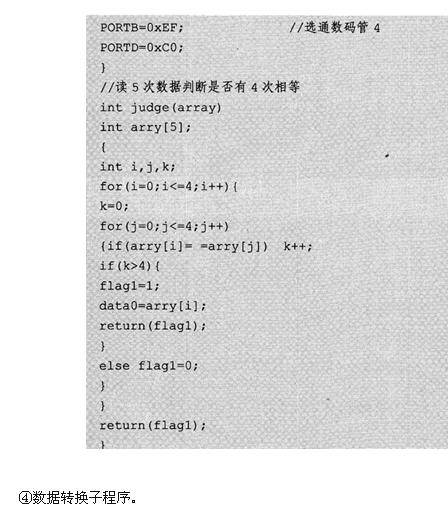

⑧读第1帧子程序。

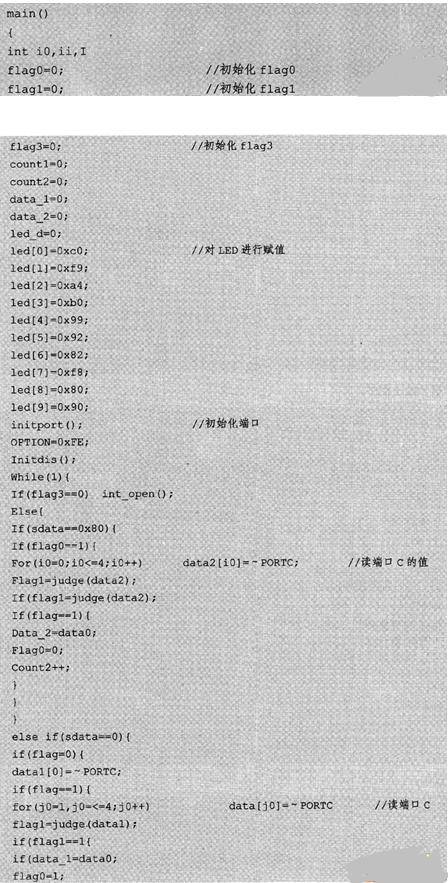

⑨主程序。

（2）汇编程序如下。

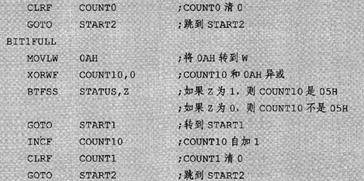

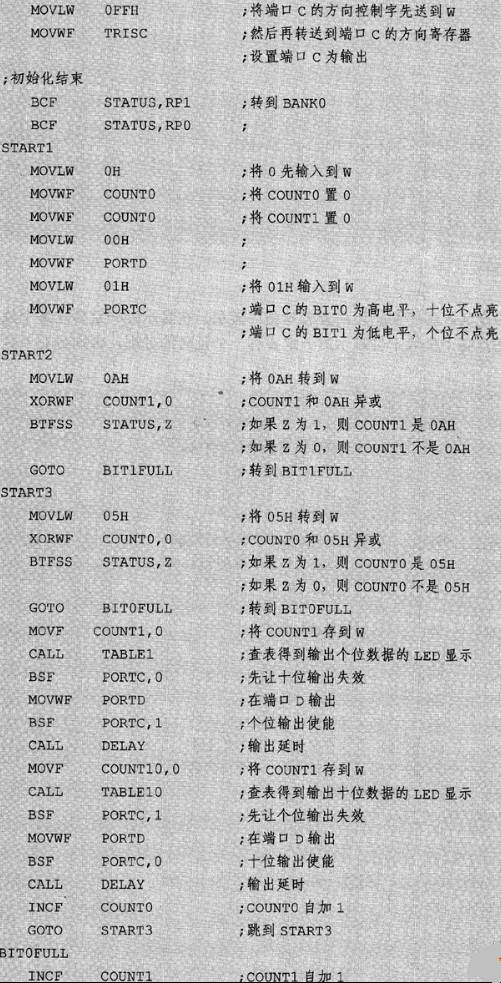

①主程序。

完成变量与端口定义，程序初始化，查表与循环显示。在显示时一定要注意个位和十位不能同时点亮，在点亮个位或十位显示后一定要有一个延时的过程，否则将看不到显示的数据。

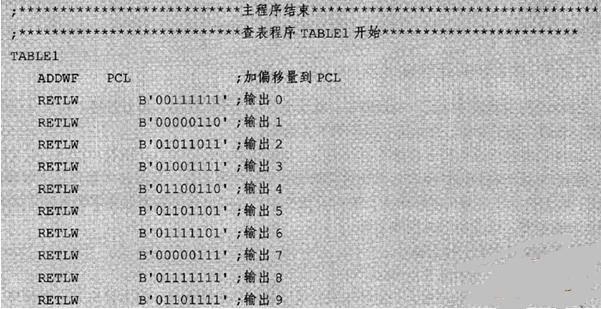

②查表程序TABLE1。

个位数的显示用的是共阳极的LED。

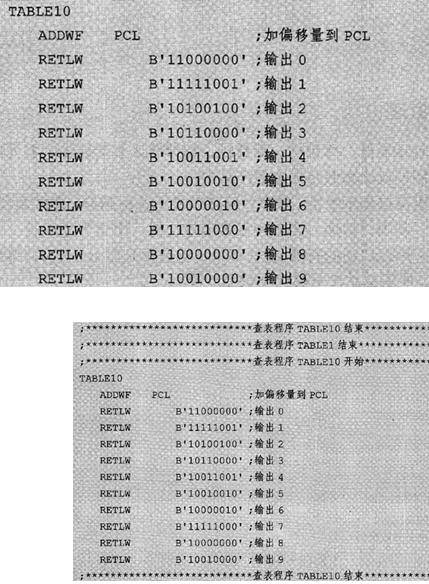

③查表程序TABLE10开始。

典型应用及经验分享

LED的应用领域非常广，包括通信、消费电子、汽车、照明、信号灯等，可大体分为背光源、照明、电子设备、显丙、屏 汽车等5大领域。

LED己经被广泛应用于各种照明设备中，如电池供电的闪光灯、微型声控灯、安全照明灯、室内／室外道路和楼梯照明灯以及建筑物与标记连续照明灯，其封装和器件适合仪表板、空调、收音机和电子开关和汽车内部照明设备使用，还可以用于普通商业零售系统告知顾客收钱／找钱金额，以及纺织机械控制器。

下面是应用中的一些经验；

　　· 显示时间，每行小于15ms；

　　· 在显示的字比较多时，一定要注意发送子程序的代码效率，因为发送是一个循环，所以循环体内的处理越怏越好。
